SK-070QE V3 是显控科技（Samkoon）推出的一款高性能、高可靠性的7英寸工业人机界面（HMI），基于稳定的 Linux 系统开发，具备高效、安全、可靠的运行能力，广泛适用于智能制造、设备控制、数据采集等工业场景。

该设备采用工业级 Cortex A7 双核处理器，主频最高可达 1GHz，搭配 128MB FLASH 和 128MB DDR3 内存，能够流畅运行复杂组态画面与逻辑任务。同时支持外部 U 盘存储扩展，方便工程文件与数据的备份及传输。

显示方面，SK-070QE V3 配备 7 英寸 16:9 宽屏，分辨率为 800×480，显示色彩高达 1677 万真彩色，画面细腻真实。其 450 cd/m² 的高亮度和 400:1 的对比度，确保在强光或复杂光照条件下依然清晰可视。触摸面板采用 4 线高精度电阻式触摸技术，响应灵敏，操作准确。

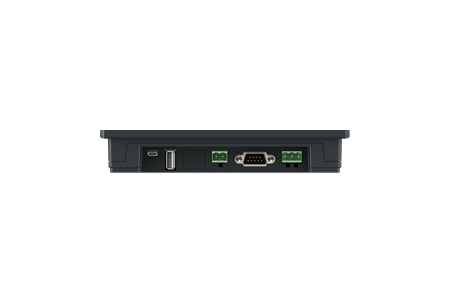

通讯与接口方面，SK-070QE V3 支持 RS232、RS422、RS485 等多种串行通讯协议，便于与 PLC、仪表、变频器等现场设备快速互联。设备配有 USB 下载口，可通过电脑直接上下载工程文件；同时设有 U 盘口，支持 U 盘更新组态，并可连接扫码枪、鼠标、键盘等外设，极大提升了现场调试与数据交互的便捷性。

在安全性方面，SK-070QE V3 内置多重保密机制，有效保护用户程序与数据安全。电源采用 DC 12–24V 宽压输入（±15% 浮动），功耗仅 4W，具备 ±6kV 静电防护等级。整机通过 FCC（Class A）与 CE 认证，符合 EN55032 和 EN55035 标准，并经过 1000V AC 耐压测试，满足工业现场对抗干扰和稳定性的严格要求。

结构设计上，SK-070QE V3 采用工程塑料 ABS+PC 外壳，重量约 700g，外形尺寸为 203×145×35 mm，开孔尺寸为 192×138 mm，安装便捷。前面板达到 IP65 防护等级，具备优异的防尘防水能力。工作环境温度范围为 -20℃ 至 55℃，湿度 5~95%RH（无冷凝），并支持 10~25Hz、2G 的抗震性能，能够适应多种严苛工况。

配套组态软件为 SKTOOL，界面友好，功能全面，可快速构建专业的工业监控与操作界面。总体而言，SK-070QE V3 是一款集稳定性、易用性与安全性于一体的 7 英寸人机界面产品，是工业现场控制的理想选择。

接线定义

DB9F：串口端子

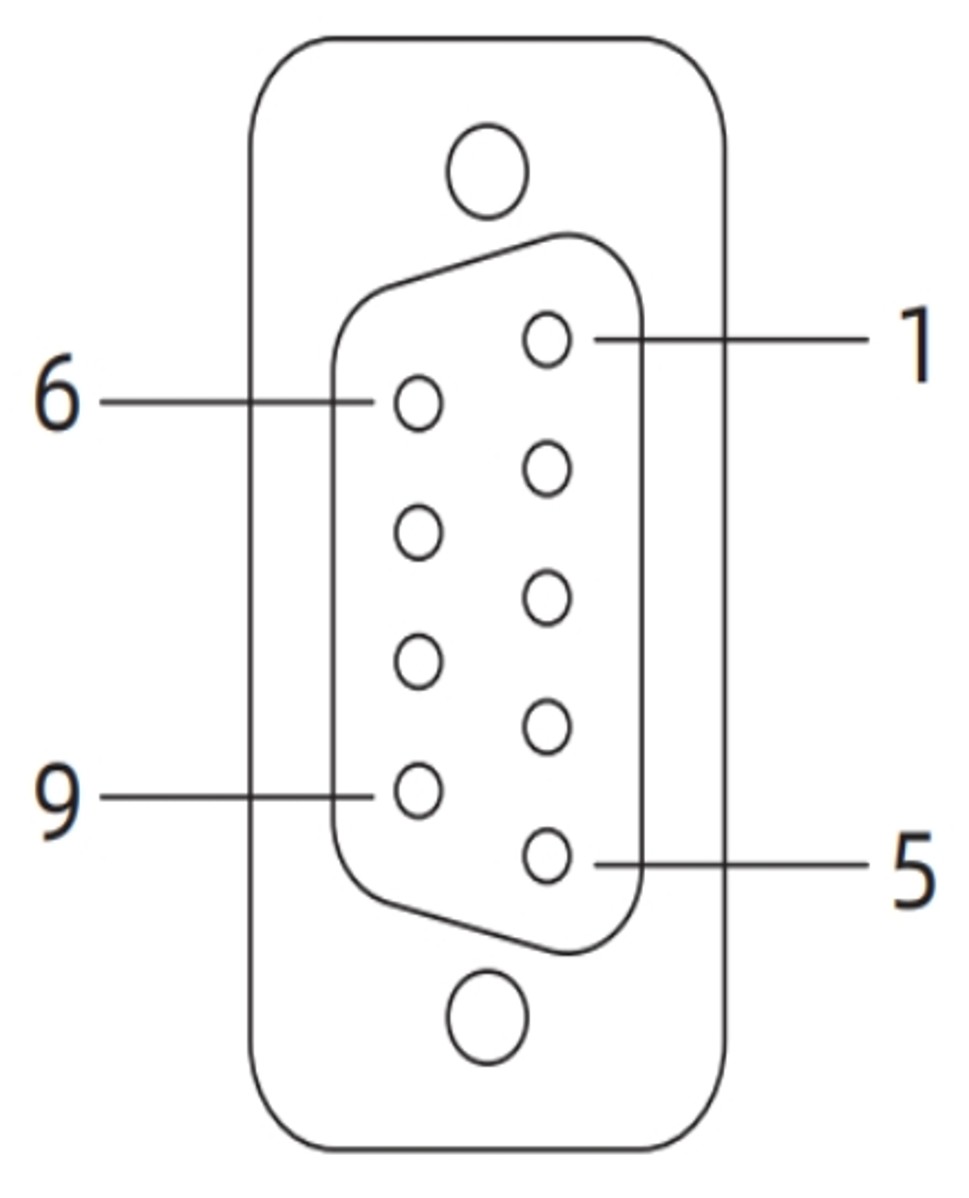

通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS422	COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件

结构与环境	尺寸（mm）	203× 145 × 35		显示	分辨率（像素）	800x480
	开孔尺寸（mm）	192× 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	Cortex A7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS232 ；COM2 :RS485/422			CE认证	符合EN55032和EN55035标准
	接线端口	NO			防护等级	IP65(前面板）
软件	组态软件	SKTOOL
