SK-070QT 是显控科技（Samkoon）推出的一款经典 7 英寸工业人机界面（HMI），在保持 SK 系列稳定、高效、安全的基础上，提供了丰富的串口配置，特别适合需要同时连接多台现场设备的工业控制场景。

SK-070QT 基于成熟的 Linux 系统，搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 与 128MB DDR3 内存，能够流畅运行复杂组态画面与逻辑控制任务。7 英寸 16:9 宽屏，分辨率为 800×480，显示 1677 万真彩色，亮度高达 450 cd/m²，对比度 400:1，画面细腻明亮，即使在光照较强的车间环境中依然清晰可视。采用 4 线高精度电阻式触摸面板，响应灵敏，操作准确，戴手套亦可正常使用。

在显示与交互之外，SK-070QT 具备强大的通讯能力。它提供 COM1（RS232）、COM2（RS485/422）以及独立的 COM3（RS485）三个串行接口，可同时连接多种工业设备，如 PLC、仪表、变频器、传感器等，满足复杂系统的数据采集与控制需求。设备还配有 USB 下载口，方便通过电脑进行工程文件的上下载；同时设有 U 盘口，支持 U 盘更新组态，并可外接扫码枪、鼠标、键盘等 USB 设备，极大提升了现场调试与数据交互的便捷性。

安全性方面，SK-070QT 内置多种保密机制，有效保护用户程序与数据安全。电源采用 DC 12–24V 宽压输入（±15% 浮动），功耗仅 4W，具备 ±6kV 静电防护等级。整机通过 FCC（Class A）与 CE 认证，符合 EN55032 和 EN55035 标准，并经过 1000V AC 耐压测试，满足工业现场对抗干扰和稳定性的严格要求。

结构设计上，SK-070QT 采用工程塑料 ABS+PC 外壳，重量约 700g，外形尺寸为 203×145×35 mm，开孔尺寸为 192×138 mm，安装便捷。前面板达到 IP65 防护等级，具备优异的防尘防水能力，可有效抵御现场飞溅的水滴和粉尘。工作环境温度范围为 -20℃ 至 55℃（无冻结），湿度 5~95%RH（无冷凝），并支持 10~25Hz、2G 的抗震性能，能够适应多种严苛工况。


配套组态软件为 SKTOOL，界面友好，功能全面，可快速构建专业的工业监控与操作界面。总体而言，SK-070QT 是一款集稳定性、易用性与多通讯接口于一体的人机界面产品，广泛适用于设备控制、自动化产线、数据采集等领域，是工业现场的可靠选择。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS422		COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-		B-
	9		TX+		A+

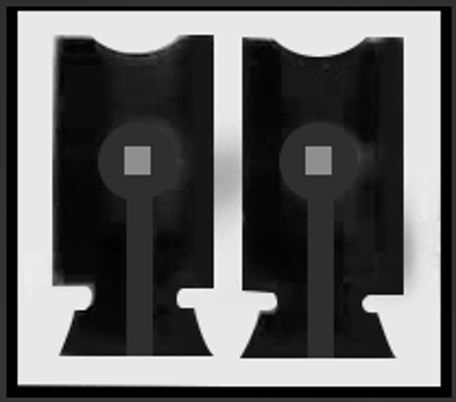

接线端口（COM3:485)
	A+			B-

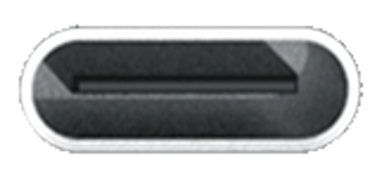

USB
	USB下载口	连接电脑和HMI，用于上下载工程文件
