SK-070QS
显控科技SK-070QS是一款基于Linux系统的工业级人机界面，搭载Cortex A7双核处理器（1GHz）及128MB内存/存储，运行稳定高效。7英寸高亮真彩屏（800×480，450 cd/m²）支持1677万色显示，四线高精度触摸操作便捷。配备RS232/485/422、以太网及USB接口，支持Modbus TCP/IP、U盘更新组态。防护等级IP65，宽温工作（-20°C~55°C），通过FCC、CE认证，是工业自动化控制与数据交互的可靠选择。
产品特点
显控科技SK-070QS是一款基于Linux系统的高性能人机界面（HMI），专为工业自动化场景打造。该设备搭载工业级Cortex A7双核处理器，主频最高可达1GHz，配合128MB FLASH与128MB DDR3内存，保障系统运行的高效、稳定与安全。其7英寸真彩液晶屏采用16:9宽屏设计，分辨率为800×480，亮度高达450 cd/m²，对比度400:1，并支持1677万色显示，画面清晰细腻，色彩还原真实。四线高精度触摸面板响应灵敏，操作便捷。

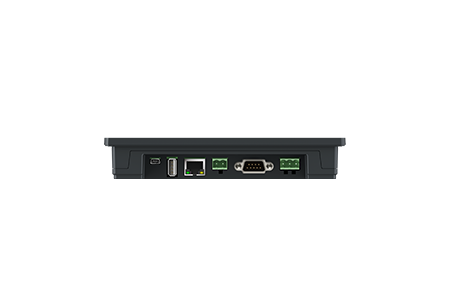

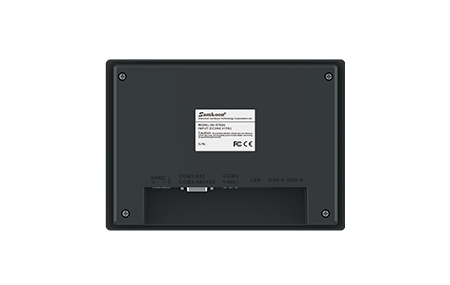

在接口与通信方面，SK-070QS展现出优秀的扩展性与兼容性。它配备RS232、RS485/422及额外的RS485串行接口（COM3），同时集成以太网口，支持Modbus TCP/IP协议，便于与多种工业设备互联。USB下载口和U盘口支持工程文件下载、U盘更新组态，并可连接USB扫码枪、鼠标、键盘等外设，极大提升了现场调试与数据交互的便利性。
该产品注重数据安全与可靠性，内置多重保密机制，有效保护用户程序与关键参数。其外壳采用ABS+PC工程塑料，坚固耐用，前面板防护等级达到IP65，可有效防尘防水。宽温设计支持-20°C~55°C的工作环境，湿度范围为5~95%RH（无冷凝），并经过10~25Hz（2G/30分钟）的防震测试，适应各种严苛工业现场。电源支持DC12~24V宽压输入（±15%误差），整机功耗仅4W，节能环保。此外，产品通过了FCC Class A、CE（EN55032/EN55035）认证，并满足1000V AC耐压测试与±6kV静电等级要求，电磁兼容性和安全性均达到国际标准。
整机尺寸为203×145×35mm，开孔尺寸192×138mm，重量约700克，安装灵活便捷。配套的SKTOOL组态软件界面友好，功能丰富，可快速完成画面设计与逻辑编程。无论是设备制造、过程控制还是物联网数据采集，SK-070QS都能提供稳定可靠的显示与交互解决方案，助力企业提升自动化水平。

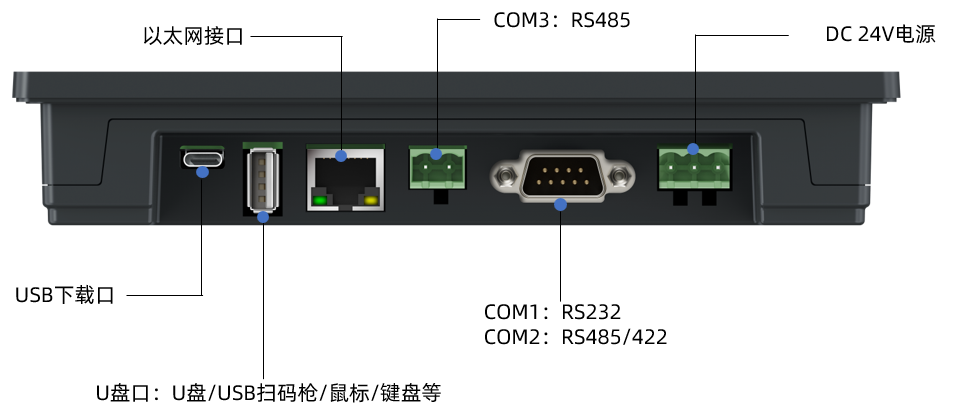

接线定义
DB9F：串口端子 | |||||
通讯端口9针公座管脚排列图 | 管脚 | COM1:RS232 | COM2:RS422 | COM2:RS485 | |
| 1 |
|
| ||
2 | RX |
| |||
3 | TX |
| |||
4 |
|
| |||
5 | GND |
| |||
6 |
| RX- | |||
7 |
| RX+ | |||
8 |
| TX- | B- | ||
9 |
| TX+ | A+ | ||
接线端口（COM3:485) | |||||
 | A+ | B- | |||
USB | |||||
 | USB下载口 | 连接电脑和HMI，用于上下载工程文件 | |||
以太网 | |||||
 | 以太网口 | 用于通讯与程序上下载，支持modbus tcp/IP | |||
产品参数
结构与环境 | 尺寸（mm） | 203× 145 × 35 | 显示 | 分辨率（像素） | 800 × 480 | |
开孔尺寸（mm） | 192× 138 | 对比度 | 400:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 700 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 4 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1:RS232 COM2 :RS485/422 | CE认证 | 符合EN55032和EN55035标准 | |||
接线端口 | COM3：RS485 | 防护等级 | IP65(前面板） | |||
网络接口 | 以太网 | 软件 | 组态软件 | SKTOOL |
