SK-102QS
SK-102QS 是显控科技 10.2 英寸工业 HMI，基于 Linux 系统，双核 Cortex A7 处理器，10.2 英寸 1024×600 高亮真彩屏（1677 万色，450 cd/m²）。集成以太网口，支持 RS232、RS422、RS485 及独立 COM3，配备 USB 下载口与 U 盘口，可外接扫码枪、鼠标等。具备多重保密机制、IP65 前面板防护，通过 FCC、CE 认证，供电宽压（12–24V），功耗 7W，适用于大屏监控与多设备互联的工业场景。
产品特点
SK-102QS 基于成熟的 Linux 系统，搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 与 128MB DDR3 内存，能够流畅运行复杂组态画面与逻辑控制任务。10.2英寸 16:9 宽屏，分辨率高达 1024×600，显示 1677 万真彩色，亮度 450 cd/m²，对比度 400:1，画面细腻明亮，信息展示清晰完整，即使在强光车间环境下依然一目了然。采用 4 线高精度电阻式触摸面板，响应灵敏，操作准确，戴手套亦可正常使用。

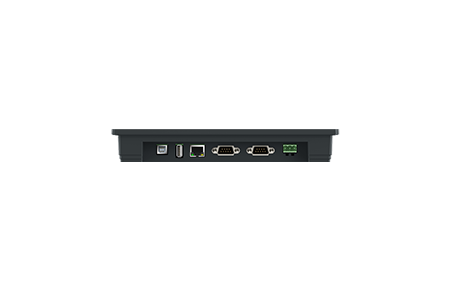

在通讯能力方面，SK-102QS 提供了多样化的连接方式。设备原生集成以太网口，支持 Modbus TCP/IP 协议，既可用于与上位机、PLC 等设备的高速数据交换，也可直接用于工程程序的上传下载，无需依赖 USB 线缆。串行接口方面，SK-102QS 配备 COM1（RS232）、COM2（RS485/422）以及独立的 COM3（RS485），可同时连接多种现场设备，如变频器、仪表、传感器等，满足复杂系统的数据采集与控制需求。此外，设备还配有 USB 下载口与 U 盘口，支持 U 盘更新组态，并可外接扫码枪、鼠标、键盘等 USB 设备，极大提升了现场调试与数据交互的便捷性。
安全性方面，SK-102QS 内置多种保密机制，有效保护用户程序与数据安全。电源采用 DC 12–24V 宽压输入（±15% 浮动），功耗仅 7W，具备 ±6kV 静电防护等级。整机通过 FCC（Class A）与 CE 认证，符合 EN55032 和 EN55035 标准，并经过 1000V AC 耐压测试，满足工业现场对抗干扰和稳定性的严格要求。
结构设计上，SK-102QS 采用工程塑料 ABS+PC 外壳，重量约 1050g，外形尺寸为 273×211×40 mm，开孔尺寸为 259×201 mm，安装便捷。前面板达到 IP65 防护等级，具备优异的防尘防水能力，可有效抵御现场飞溅的水滴和粉尘。工作环境温度范围为 -20℃ 至 55℃（无冻结），湿度 5~95%RH（无冷凝），并支持 10~25Hz、2G 的抗震性能，能够适应多种严苛工况。
配套组态软件为 SKTOOL，界面友好，功能全面，可快速构建专业的工业监控与操作界面。总体而言，SK-102QS 是一款集大尺寸高亮显示、以太网通讯与多串口扩展于一体的人机界面产品，广泛适用于设备控制、自动化产线、数据采集等对显示面积和网络互联有较高要求的工业现场。
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM1:RS232 | COM2:RS422 | COM2/COM3:RS485 |
| 1 |
|
|
|
2 | RX |
|
| |
3 | TX |
|
| |
4 |
|
|
| |
5 | GND |
|
| |
6 |
| RX- |
| |
7 |
| RX+ |
| |
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用于上下载工程文件 | ||
以太网 | ||||
 | 以太网口 | 用于通讯与程序上下载，支持modbus tcp/IP | ||
产品参数
结构与环境 | 尺寸（mm） | 273× 211× 40 | 显示 | 分辨率（像素） | 1024 × 600 | |
开孔尺寸（mm） | 259× 201 | 对比度 | 400:1 | |||
显示尺寸 | 10.2"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 1050 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 7 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | 网络接口 | 以太网 | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
USB下载口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
U盘口 | YES | CE认证 | 符合EN55032和EN55035标准 | |||
串行接口 | COM1:RS232 ；COM2 :RS485/422；COM3：RS485 | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |
产品规格
