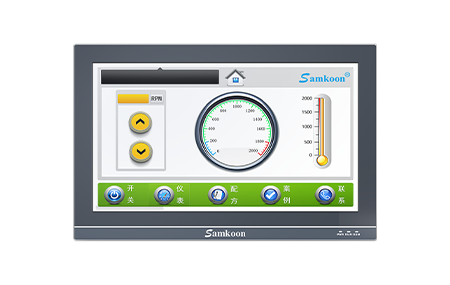

SK-156QS-G 是显控科技（Samkoon）推出的一款15.6英寸全高清工业物联网人机界面（HMI）。该设备在 SK 系列稳定可靠的基础上，配备大尺寸高分辨率屏幕、更强的处理器与存储配置，并集成以太网接口及可选 WiFi/4G 物联扩展模块，适用于需要大屏细腻显示、远程运维及高性能数据处理的智能工业场景。

SK-156QS-G 基于成熟的 Linux 系统，搭载工业级 Cortex A7 处理器，主频高达 1.2GHz，配备 256MB DDR3 内存与 4GB eMMC 大容量存储，远超常规型号，能够流畅运行复杂组态画面、大型逻辑控制任务，并为历史数据、工程文件提供充足空间。15.6 英寸 16:9 宽屏，分辨率高达 1920×1080（全高清），显示 1677 万真彩色，对比度 700:1，亮度 300 cd/m²，画面细腻锐利，色彩还原真实，即使在光线复杂的工业环境中也能清晰呈现丰富细节。采用 4 线高精度电阻式触摸面板，响应灵敏，操作准确，戴手套亦可正常使用。

作为物联网旗舰型号，SK-156QS-G 具备强大的联网与云服务能力。设备原生集成以太网口，支持 Modbus TCP/IP 等工业以太网协议，便于与上位机、PLC 等设备高速数据交换，也可直接用于工程程序上下载。用户还可根据现场需求，自由选配 WiFi 或 4G 物联扩展模块（支持移动、联通、电信），模块通过扣件即插即用，安装便捷。设备支持接入显控云 3.0 平台，实现云组态与 VNC 远程监控，工程师可在异地通过电脑或手机实时查看与操作设备界面。同时支持 OTA 远程固件升级、设备数据实时调试、基站定位（4G 版）与地图分布展示，显著降低现场维护成本。

在数据与告警管理方面，SK-156QS-G 支持最多 280 个数据点的实时监控，可存储 2 万条历史数据，并支持历史数据查询、对比显示与导出。告警预警功能可实时推送至客户端或微信公众号，帮助用户第一时间掌握设备异常，提升响应速度与生产安全。此外，设备具备断网重连与离线续传能力，确保在网络不稳定的工业环境下数据不丢失。

通讯接口方面，SK-156QS-G 提供 COM1（RS232）、COM2（RS422/485）以及独立的 COM3（RS485），满足多设备同时连接需求，方便与 PLC、仪表、变频器等现场设备互联。设备配备 USB 下载口与 U 盘口，便于工程文件上下载及外接扫码枪、鼠标、键盘等 USB 设备。电源采用 DC 12–24V 宽压输入（±15%），静电防护等级 ±6kV。整机通过 FCC（Class A）与 CE 认证，耐压测试 1000V AC，前面板防护等级 IP65，有效防尘防水，适应 -20℃ 至 55℃ 工作温度及 10~25Hz 抗震环境。

结构设计上，SK-156QS-G 采用铝合金与镀锌板外壳，坚固耐用，外形尺寸 395×257×21.7 mm，开孔尺寸 384×247 mm，重量约 2450g，支持支架安装（使用 M4 螺丝，注意螺丝深度不超过 8mm），适应多种工业现场布局。配套 SKTOOL 7.1 组态软件，开发便捷。SK-156QS-G 是面向大屏高清监控、设备上云与远程运维的旗舰级选择。

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232		COM2:RS422	COM2:RS485	COM3:RS485
	1					B-
	2	RX
	3	TX
	4					A+
	5	GND
	6			RX-
	7			RX+
	8			TX-	B-
	9			TX+	A+
USB
	USB下载口		连接电脑和HMI，用作工程文件的上传下载
以太网
	以太网口		用于通讯与程序上下载，支持modbus tcp/IP

结构与环境	尺寸（mm）	395×257×32		显示	分辨率（像素）	1920×1080
	开孔尺寸（mm）	384×247			对比度	700:1
	显示尺寸	15.6"(16:9)			亮度（cd/㎡）	300
	重量（g）	2450			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向 2G/30分钟）		硬件	内存	256MB DDR3
	外壳材料	铝合金镀锌板			CPU	CortexA7 1.2GHz
电源	供电电源	(DC12~24V)±15%			存储	4G（EMMC）
	静电等级	±6kV
接口	网络接口	以太网		其他参数	FCC兼容性	符合FCC，Class A
	WIFI	可选			耐压测试	1000V AC，1分钟
	4G	可选			CE认证	符合EN55032和EN55035标准
	USB下载口	YES			防护等级	IP65(前面板）
	U盘口	YES		软件	组态软件	SKTOOL7.1
	串行接口	COM1：RS232 COM2：RS422/485 COM3:RS485
	CAN接口	NO

支架安装方式

根据支架的设计和手册指导，确保支架牢固地固定在墙壁或其他支撑面上，然后将触摸屏背面与支架连接，根据触摸屏的设计，使用M4螺丝进行固定。确保触摸屏与支架连接稳固，摇晃或震动幅度小。

注意：M4机牙螺丝的长度需符合产品结构安装要求，即从触摸屏的背面到内部不能超过8mm，否则有可能损坏触摸屏。
