SK-102QT-G
SK-102QT-G 是显控科技 10.2 英寸物联网 HMI，基于 Linux 系统，双核 Cortex A7 处理器，10.2 英寸 1024×600 高亮真彩屏（1677 万色，450 cd/m²）。支持以太网、RS232/485/422 及独立 COM3，可选配 WiFi/4G 模块，接入显控云 3.0，实现云组态、VNC 远程监控、OTA 升级、告警实时推送（客户端/微信），支持历史数据查询与导出。具备 IP65 前面板防护、宽压供电（12–24V），通过 FCC、CE 认证，适用于大屏监控与远程运维场景。
产品特点
SK-102QT-G 基于成熟的 Linux 系统，搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 与 128MB DDR3 内存，能够流畅运行复杂组态画面与本地逻辑控制。10.2 英寸 16:9 宽屏，分辨率高达 1024×600，显示 1677 万真彩色，亮度 450 cd/m²，对比度 400:1，画面细腻明亮，信息展示清晰完整，即使在强光或户外环境下依然一目了然。采用 4 线高精度电阻式触摸面板，响应灵敏，操作准确，戴手套亦可正常使用。
作为物联网型号，SK-102QT-G 具备强大的联网与云服务能力。设备原生集成以太网口，支持 Modbus TCP/IP 等工业以太网协议，便于与上位机、PLC 等设备高速数据交换。用户还可根据现场需求，自由选配 WiFi 或 4G 物联扩展模块（支持移动、联通、电信），模块通过扣件即插即用，安装便捷。设备支持接入显控云 3.0 平台，实现云组态与 VNC 远程监控，工程师可在异地通过电脑或手机实时查看与操作设备界面。同时支持 OTA 远程固件升级、设备数据实时调试、基站定位（4G 版）与地图分布展示，显著降低现场维护成本。
在数据与告警管理方面，SK-102QT-G 支持最多 280 个数据点的实时监控，可存储 2 万条历史数据，并支持历史数据查询、对比显示与导出。告警预警功能可实时推送至客户端或微信公众号，帮助用户第一时间掌握设备异常，提升响应速度与生产安全。此外，设备具备断网重连与离线续传能力，确保在网络不稳定的工业环境下数据不丢失。

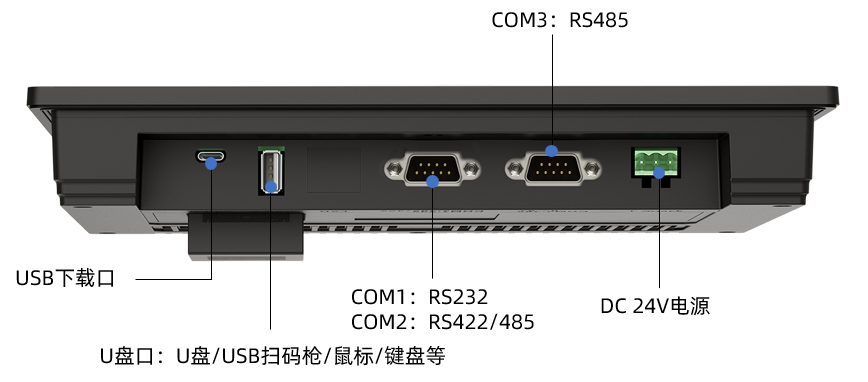

通讯接口方面，SK-102QT-G 提供 COM1（RS232）、COM2（RS485/422）以及独立的 COM3（RS485），满足多设备同时连接需求，方便与 PLC、仪表、变频器等现场设备互联。设备配备 USB 下载口与 U 盘口，便于工程文件上下载及外接扫码枪、鼠标、键盘等 USB 设备。电源采用 DC 12–24V 宽压输入（±15%），功耗仅 7W，静电防护等级 ±6kV。整机通过 FCC（Class A）与 CE 认证，耐压测试 1000V AC，前面板防护等级 IP65，有效防尘防水，适应 -20℃ 至 55℃ 工作温度及 10~25Hz 抗震环境。
外壳采用工程塑料 ABS+PC，外形尺寸 273×211×40 mm，开孔 259×201 mm，重量约 1050g，安装灵活。配套 SKTOOL 组态软件，开发便捷。SK-102QT-G 是面向大屏监控、设备上云与远程运维的理想选择。
接线定义
DB9F：串口端子 | |||||
通讯端口9针公座管脚排列图 | 管脚 | COM1:RS232 | COM2:RS422 | COM2/COM3:RS485 | |
| 1 |
|
|
| |
2 | RX |
|
| ||
3 | TX |
|
| ||
4 |
|
|
| ||
5 | GND |
|
| ||
6 |
| RX- |
| ||
7 |
| RX+ |
| ||
8 |
| TX- | B- | ||
9 |
| TX+ | A+ | ||
USB | |||||
 | USB下载口 | 连接电脑和HMI，用于上下载工程文件 | |||
产品参数
结构与环境 | 尺寸（mm） | 273× 211×40 | 显示 | 分辨率（像素） | 1024× 600 | |
开孔尺寸（mm） | 259× 201 |
| 对比度 | 400:1 | ||
显示尺寸 | 10.2"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 1050 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向 2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | CortexA7 1GHz.双核 | |||
电源 | 功耗（w） | 7 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | 网络接口 | NO | 其他参数 | FCC兼容性 | 符合FCC，ClassA | |
WIFI | 可选 | 耐压测试 | 1000V AC，1分钟 | |||
4G | 可选 | CE认证 | 符合EN55032和EN55035标准 | |||
USB下载口 | YES | 防护等级 | IP65(前面板） | |||
U盘口 | YES | 软件 | 组态软件 | SKTOOL | ||
串行接口 | COM1:RS232 ；COM2 :RS485/422；COM3:RS485 | |||||
CAN接口 | NO |
