SK-070QS-G 是显控科技（Samkoon）推出的一款集工业控制与物联网功能于一体的高性能人机界面（HMI）。该设备在 SK 系列稳定可靠的基础上，进一步集成了以太网通讯与更灵活的串口配置，满足复杂工业现场对联网与数据交互的高要求。

SK-070QS-G 基于成熟的 Linux 系统，搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 与 128MB DDR3 内存，确保组态画面流畅运行与逻辑任务快速响应。7 英寸 16:9 宽屏，分辨率高达 1024×600，显示 1677 万真彩色，亮度 450 cd/m²，对比度 400:1，画面细腻明亮，强光下依然清晰可视。采用 4 线高精度电阻式触摸面板，操作准确耐用。

作为物联网型号，SK-070QS-G 支持选配 WiFi 或 4G 物联扩展模块（支持移动、联通、电信），模块通过扣件即插即用，快速接入显控云 3.0 平台。用户可通过云组态与 VNC 功能实现远程监控与调试，支持 OTA 远程固件升级、设备数据实时调试、基站定位（4G 版）与地图分布展示。同时，设备原生集成以太网口，支持 Modbus TCP/IP 协议，既可用于程序上下载，也可作为工业网络通讯接口，极大提升了与上位机、PLC 等设备的互联效率。

在数据与告警管理方面，SK-070QS-G 支持最多 280 个数据点的实时监控，可存储 2 万条历史数据，并支持历史数据查询、对比显示与导出。告警预警功能可实时推送至客户端或微信公众号，帮助用户及时掌握设备异常，保障生产安全。设备还具备断网重连与离线续传能力，确保网络波动环境下数据不丢失。

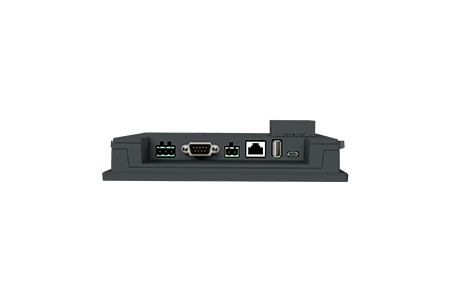

通讯接口方面，SK-070QS-G 提供 COM1（RS232）、COM2（RS485/422）以及独立的 COM3（RS485），满足多设备同时连接需求。配备 USB 下载口与 U 盘口，便于工程文件传输及外接扫码枪、鼠标、键盘等设备。电源采用 DC 12–24V 宽压输入（±15%），功耗仅 4W，静电防护等级 ±6kV。整机通过 FCC（Class A）与 CE 认证，耐压测试 1000V AC，前面板 IP65 防护等级，适应 -20℃ 至 55℃ 工作温度及 10~25Hz 抗震环境。

外壳采用工程塑料 ABS+PC，外形尺寸 203×145×35 mm，开孔 192×138 mm，重量约 700g，安装便捷。配套 SKTOOL 组态软件，开发高效。SK-070QS-G 是面向工业物联网与远程运维场景的理想选择，尤其适合需要以太网接入和多串口扩展的应用。

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232		COM2:RS422		COM2/COM3:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6			RX-
	7			RX+
	8			TX-		B-
	9			TX+		A+
接线端口（COM3:RS485)
	A+				B-
USB
	USB下载口		连接电脑和HMI，用于上下载工程文件
以太网
	以太网口		用于通讯与程序上下载，支持modbus tcp/IP
