SK-070QF(防水型) 人机界面——紧凑高防护工业触控终端

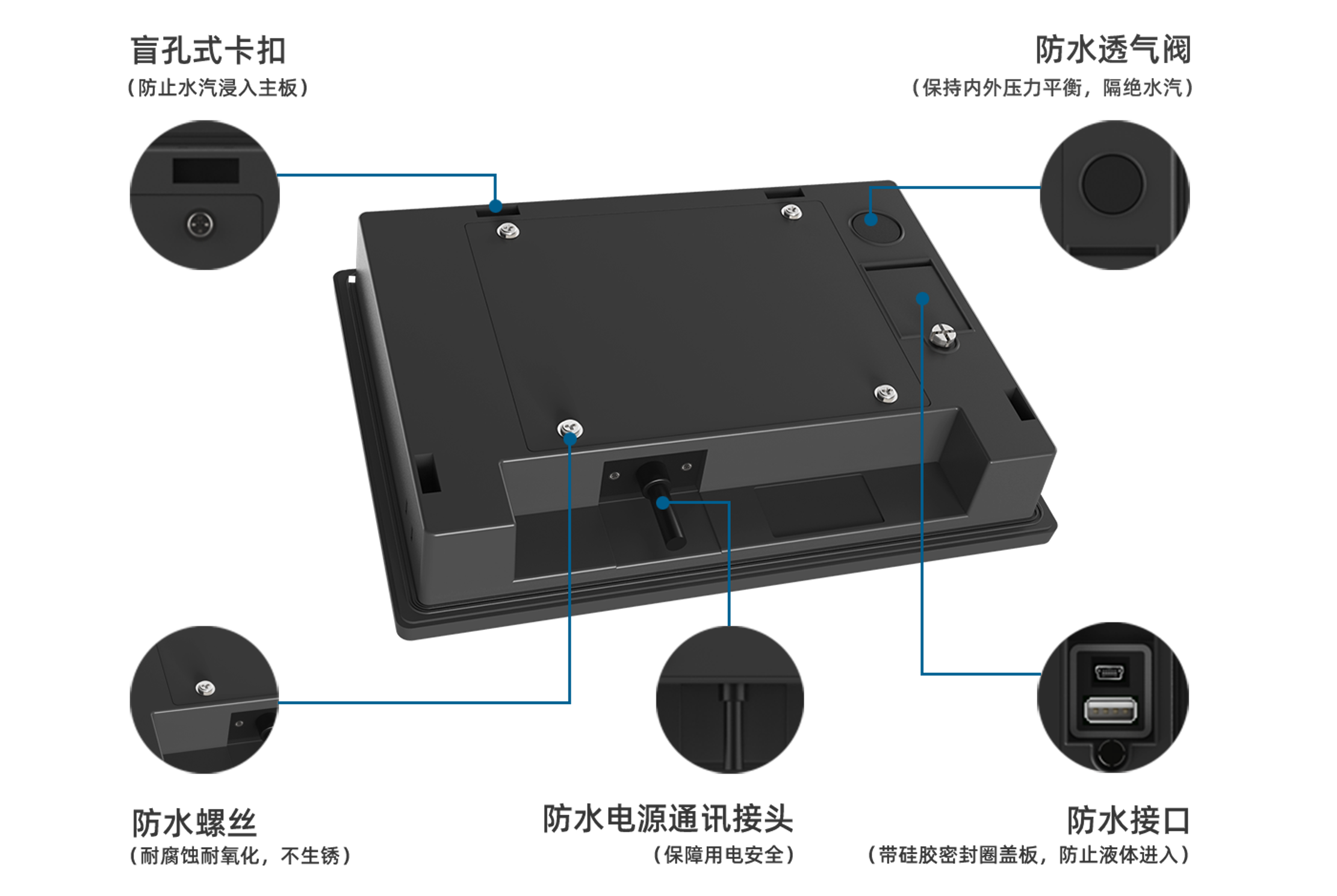

显控科技SK系列SK-070QF(防水型)是一款专为空间有限且环境严苛的工业现场设计的人机界面。整机达到IP67防护等级（全机密封），具备优异的防水、防尘能力，适用于潮湿、多尘、需频繁冲洗或户外安装等场景。其小巧的机身（204×148×36mm）与7英寸显示屏相结合，在保证可视性的同时极大节省了安装空间。

硬件配置方面，该设备搭载工业级Cortex A7双核处理器，主频高达1GHz，配合128MB FLASH与128MB DDR3内存，能够流畅运行复杂组态工程，并支持外部U盘存储扩展。系统基于Linux，具有高稳定性、高安全性与高可靠性，内置多重保密机制，有效保护用户程序与数据。

显示与触控方面，SK-070QF采用7英寸高亮真彩液晶屏，16:9宽屏比例，支持800×480或1024×600两种分辨率（用户可根据需求配置），亮度450 cd/m²，对比度400:1，可显示1677万色，画面清晰细腻，色彩还原真实。触摸面板为4线高精度电阻式触摸板，支持手套操作，响应灵敏，适应各类工业现场使用需求。

通信接口方面，设备提供COM1（RS485）串行接口，支持工业现场总线通讯；配备USB下载口与U盘口，用户可通过U盘更新组态、导出数据，或通过USB下载口连接电脑下载工程文件。供电采用宽压DC 12~24V输入（±15%），整机功耗仅4W，节能且适应不稳定的电源环境。

结构与环境适应性方面，外壳采用工程塑料ABS+PC，开孔尺寸仅192×138mm，重量约700g。工作温度范围-20℃~55℃，湿度5~95%RH（无冷凝），抗震动性能达10~25Hz（XYZ方向2G/30分钟），并通过1000V AC耐压测试及±6kV静电等级测试。产品符合FCC Class A、CE（EN55032/EN55035）认证，电磁兼容性可靠。

软件方面，配合显控科技自研的SKTOOL组态软件，用户可快速设计人机界面、配置通讯协议、实现数据监控与报警管理。该产品广泛适用于食品加工设备、制药机械、智能农业、环境监测、小型自动化设备、户外充电桩、水处理等对防护等级有要求且安装空间紧凑的场合。

端口定义
	电源		COM1:RS485
	红色：24V		白色：B
	黑色：GND		蓝色：A
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件

结构与环境	尺寸（mm）	204× 148 × 36		显示	分辨率（像素）	800x480/1024x600
	开孔尺寸（mm）	192× 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	CortexA7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS485			CE认证	符合EN55032和EN55035标准
	接线端口	NO			防护等级	IP67(整机）
软件	组态软件	SKTOOL
