SK-070QI 是深圳市显控科技股份有限公司 SK 系列中的一款高可靠性人机界面（HMI），其最突出的优势在于串口隔离设计，可显著提升通信稳定性，适应复杂工业现场的电磁干扰环境。该设备基于 Linux 操作系统，具备高效、安全、稳定的运行能力，广泛应用于自动化设备监控、数据采集与控制等场景。

在硬件配置上，SK-070QI 搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 和 128MB DDR3 内存，支持外部 U 盘存储扩展。显示部分采用 7 英寸 TFT 液晶屏，16:9 宽屏比例，物理分辨率为 800×480 像素，能满足大多数工业界面的清晰显示需求。其显示色彩达 1677 万色，对比度 400:1，亮度 450 cd/m²，画面鲜艳且户外可读。触摸面板为 4 线高精度电阻式，支持手套操作，响应可靠。

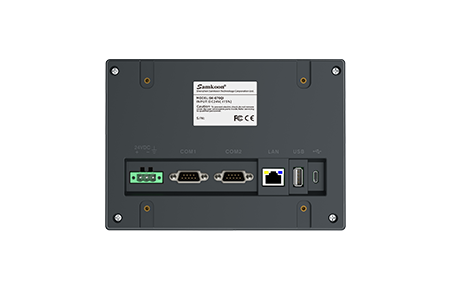

接口与通信能力是该机型的核心亮点。它提供了两个隔离串口：COM1 为 RS232（隔离），COM2 为 RS485（隔离），有效阻断地环路干扰，保障长距离或复杂电磁环境下的数据传输稳定。此外，设备还集成了以太网接口，便于接入工厂局域网或远程监控系统，满足现代工业物联网通信需求。同时保留 USB 下载口（用于连接电脑上下载工程文件）和独立 U 盘口（支持 U 盘更新组态，也可外接 USB 扫码枪、鼠标、键盘等）。

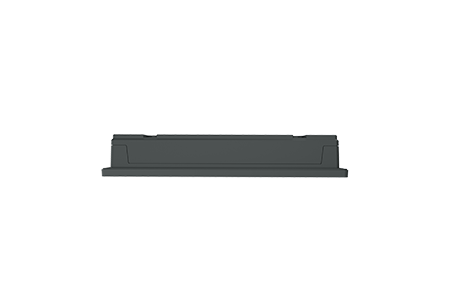

电源方面，支持 DC12~24V 宽压输入（±15% 误差），典型功耗仅 4W，适应现场供电波动。整机尺寸 203×145×35mm，开孔尺寸 192×138mm，重量约 543g，结构紧凑轻便。前面板防护等级达到 IP65，可防尘防水；外壳采用工程塑料 ABS+PC，兼顾强度与成本。工作环境温度 -20℃至 55℃，湿度 5~95%RH（无冷凝），并通过 10~25Hz（2G 方向）震动测试及 ±6kV 静电等级测试，可靠性出色。

安全认证方面，SK-070QI 符合 FCC Class A 与 CE 认证（EN55032 和 EN55035 标准），耐压测试 1000V AC/1 分钟，确保电磁兼容性。组态软件采用显控自主研发的 SKTOOL，工程开发便捷高效。

综上所述，SK-070QI 凭借隔离串口、以太网接口、稳定硬件和宽温设计，成为工业现场中对抗干扰、通信可靠性有较高要求的理想人机界面选择。

接线定义

DB9F：串口端子

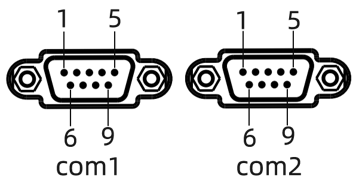

通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6
	7
	8		B-
	9		A+
USB
	USB下载口	连接电脑和HMI，用于工程文件的上传下载

结构与环境	尺寸（mm）	203× 145 × 35		显示	分辨率（像素）	800 × 480
	开孔尺寸（mm）	192× 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	543			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	CortexA7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS232 （隔离） COM2 :RS485（隔离）			CE认证	符合EN55032和EN55035标准
	网络接口	以太网			防护等级	IP65(前面板）
软件	组态软件	SKTOOL
