SK-070QH是深圳市显控科技股份有限公司推出的一款高性能工业级人机界面（HMI），型号后缀“高清版”体现了其在显示品质上的显著提升。该设备基于稳定的Linux操作系统，具备高效、安全、可靠的运行特性，适用于各种工业自动化控制场景。

在核心硬件方面，SK-070QH搭载了工业级Cortex A7双核处理器，主频最高可达1GHz，配合128MB FLASH与128MB DDR3内存，能够流畅处理复杂组态画面与逻辑任务。同时支持外部U盘存储扩展，方便数据导入导出。其7英寸TFT液晶屏采用16:9宽屏比例，物理分辨率达到1024×600像素，显示细节丰富、色彩还原真实，支持1677万色显示，对比度为400:1，亮度高达450 cd/m²，即使在强光环境下也能清晰可读。触摸面板采用4线高精度电阻式触摸技术，响应灵敏，适应手套操作。

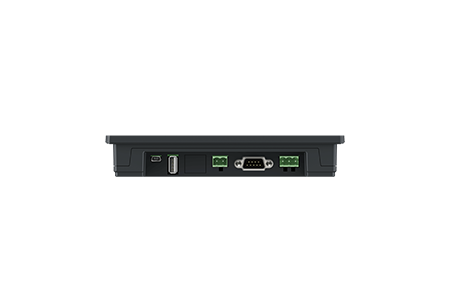

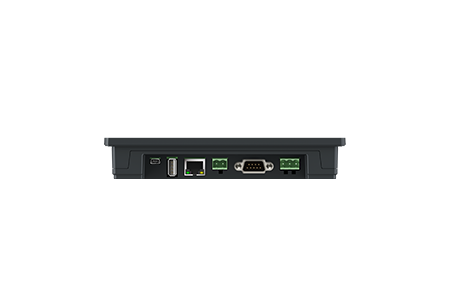

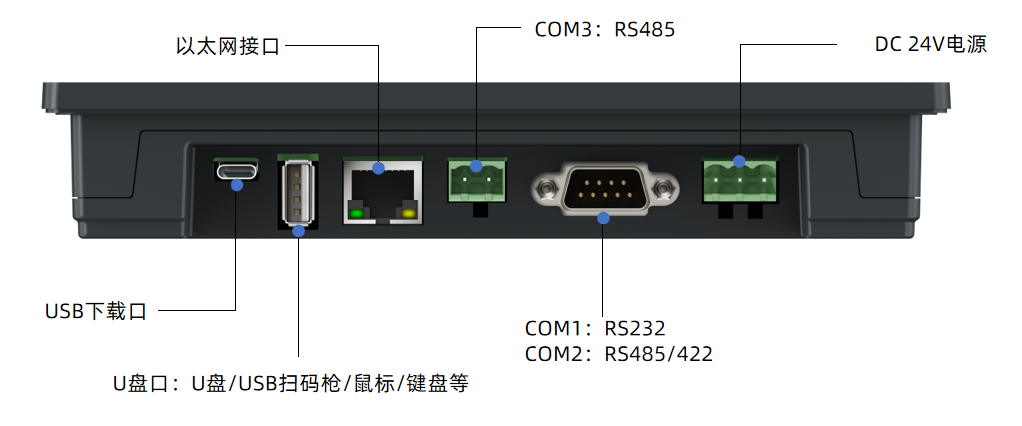

在接口与通讯方面，SK-070QH提供了丰富的连接能力。串行接口包括COM1（RS232）、COM2（RS422/485可配置）以及COM3（485），可同时连接多种工业设备，满足不同协议需求。配备USB下载口，支持与电脑连接进行工程文件上下载；另设独立的U盘口，可直接插入U盘用于组态更新，也可外接USB扫码枪、鼠标、键盘等设备，极大提升了现场调试与数据录入的便捷性。

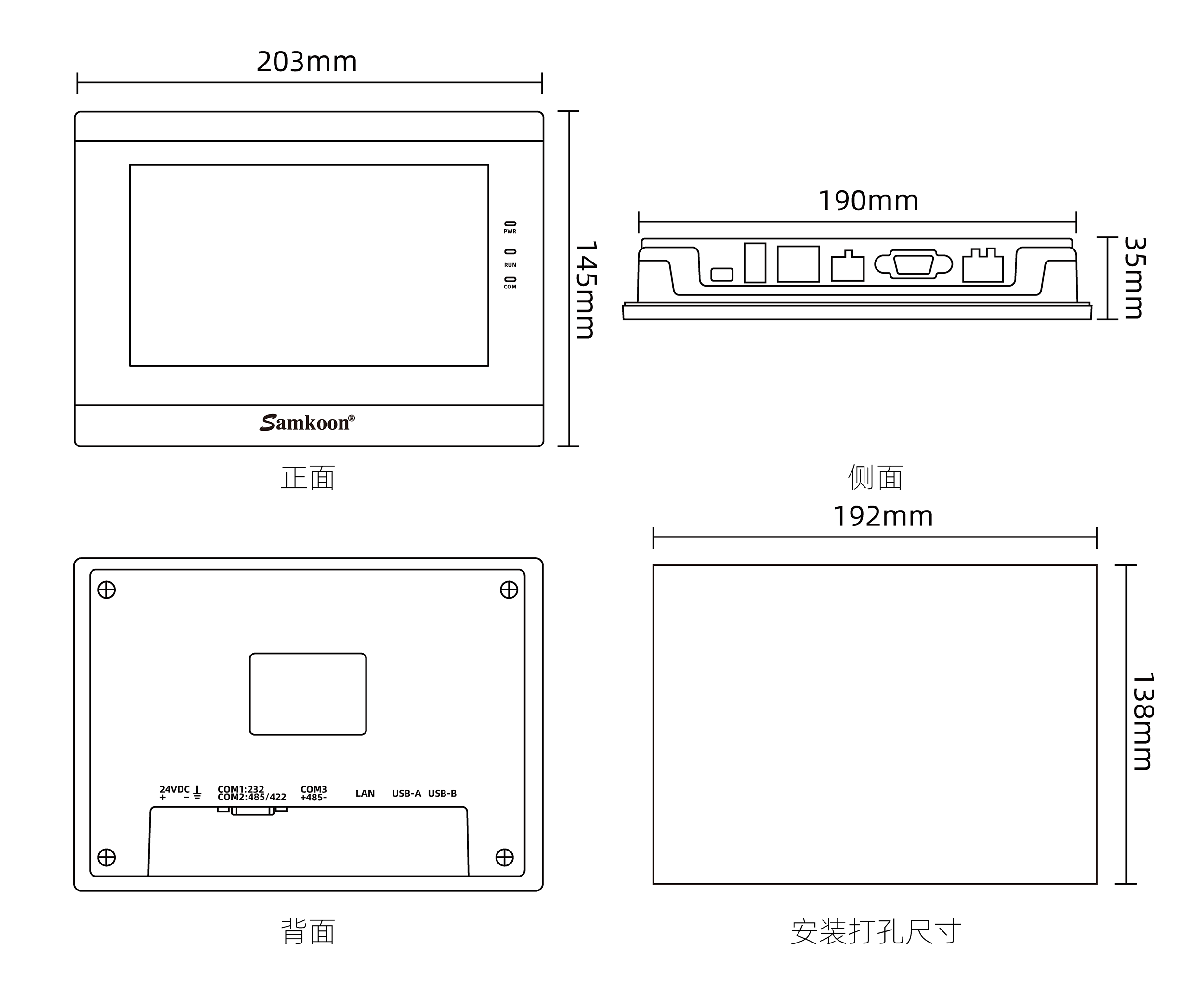

电源方面，该机型支持DC12~24V宽压输入（±15%），典型功耗仅4W，适应工业现场不稳定的供电环境。整机尺寸为203×145×35mm，开孔尺寸192×138mm，重量约700g，结构紧凑，适合嵌入式安装。前面板达到IP65防护等级，具备防尘、防水能力，适用于潮湿、多尘等恶劣环境。工作温度范围为-20℃至55℃，湿度5~95%RH（无冷凝），并经过10~25Hz、2G方向振动测试，以及±6kV静电等级测试，可靠性突出。

此外，SK-070QH通过了FCC Class A与CE认证（符合EN55032和EN55035标准），耐压测试达到1000V AC/1分钟，确保电磁兼容性与安全性。配套的组态软件为SKTOOL，支持工程快速开发与部署。

综上所述，SK-070QH（高清版）是一款集高清显示、稳定系统、丰富接口、坚固结构于一体的工业人机界面产品，广泛适用于智能制造、设备控制、数据监控等领域。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS422		COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-		B-
	9		TX+		A+
接线端口（COM3:485)
	A+			B-
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件

结构与环境	尺寸（mm）	203× 145 × 35		显示	分辨率（像素）	1024x600
	开孔尺寸（mm）	192× 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	CortexA7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS232 COM2 :RS485/422			CE认证	符合EN55032和EN55035标准
	接线端口	COM3(485)			防护等级	IP65(前面板）
软件	组态软件	SKTOOL
