结构与环境

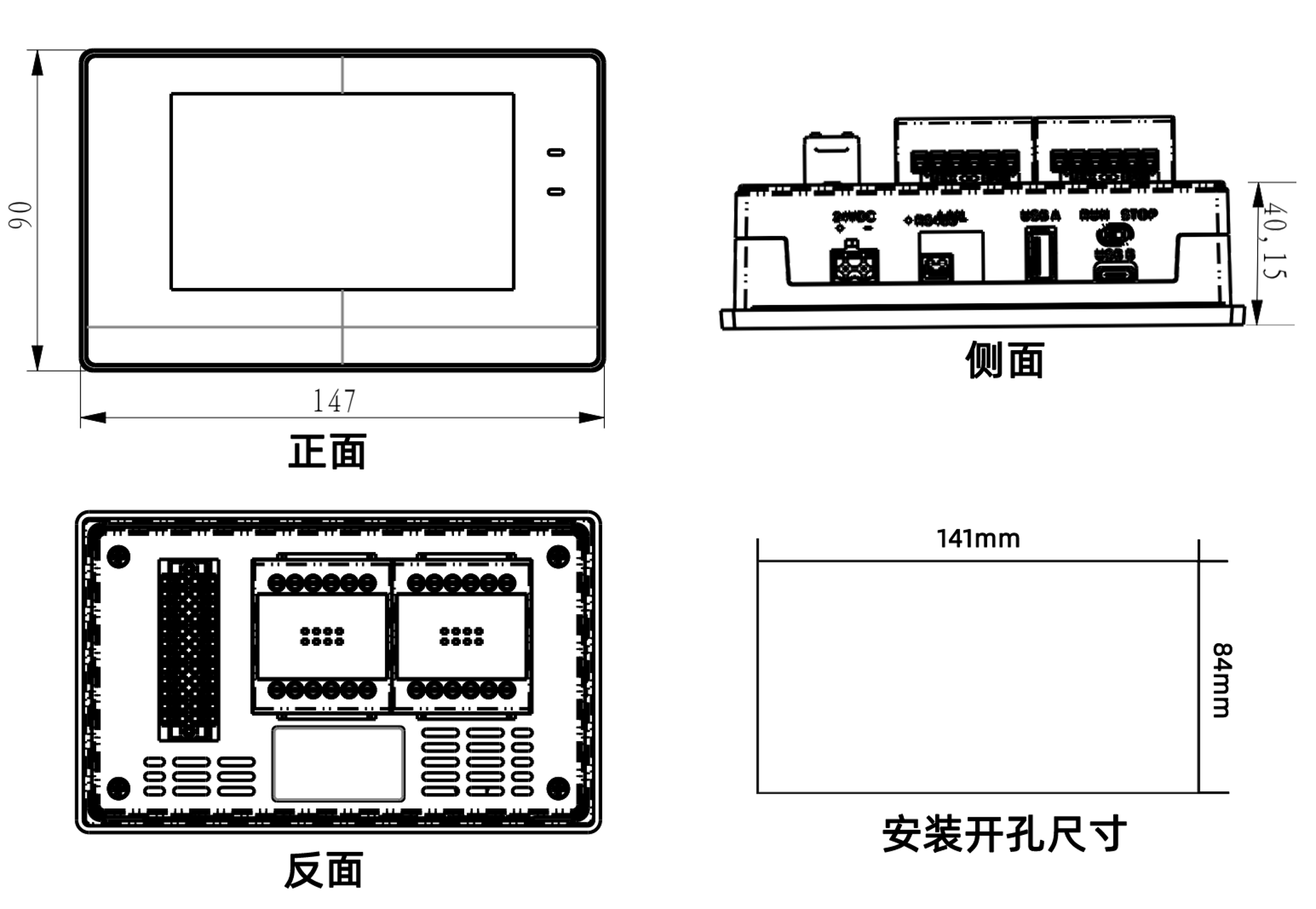

尺寸（mm）

147x90x40

111

显示

分辨率（像素）

480 x272

开孔尺寸（mm）

141x84

对比度

400:1

显示尺寸（mm）

4.3"(16:9)

亮度

450cd/㎡

重量（g）

286

触摸面板

4线高精度触摸板

工作环境温度

-20°C~55°C(无冻结)

显示颜色

1677万

工作环境湿度

5~95%RH(无冷凝）

背光模块

LED

防震度

10～25HZ(XYZ方向2G/30分钟）

外壳材料

工程塑料ABS+PC

硬件

内存

128MB DDR

电源

供电电源

DC24V±15%

CPU

Cortex A7 1GHz.双核

静电等级

±6kV

存储

128MB Flash

1111

其他参数

FCC兼容性

符合FCC, Class A

接口

网络模块

无

耐压测试

1000V AC，1分钟

USB下载口

有

CE认证

符合EN55032和EN55035标准

U盘口

有

防护等级

IP65（前面板）

PLC通信口

无

开关量输入

8

HMI通信口

RS485 一个

高速计数

2路单相（X0、X2）200KHZ；2路单相（X1、X3）20KHZ

以太网

无

AB相计数

2路AB相(X0X1、X2X3) 200kHz

开关量输出

2路200KHz高速脉冲输出，6路继电器输出

软件

上位软件

SKTOOL7.1

IO扩展

最大可接16路

温度模块扩展

通过插件，可接8路，支持热电偶/热电阻

模拟量模块扩展

通过插件，可接8路
