型号

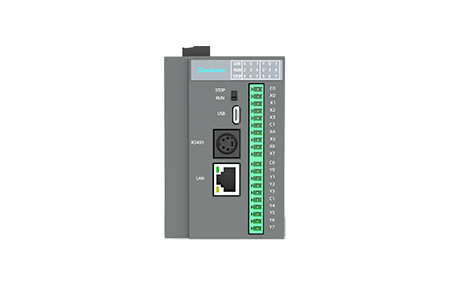

FAT-16MT-DC-E

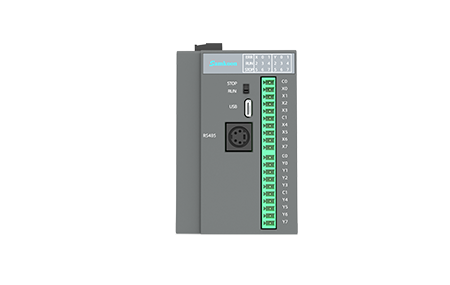

FAT-16MT-DC-N

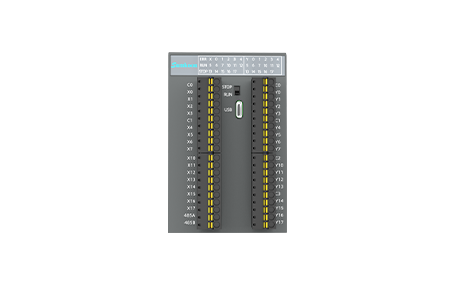

FAT-32MT-DC

结构与环境

尺寸（mm）

64×97×72

64×97×72

64×97×72

重量（g）

239

239

205

工作环境温度

-20°C~55°C(无冻结)

-20°C~55°C(无冻结)

-20°C~55°C(无冻结)

工作环境湿度

5~95%RH(无冷凝）

5~95%RH(无冷凝）

5~95%RH(无冷凝）

防震度

10～25HZ(XYZ方向2G/30分钟）

10～25HZ(XYZ方向2G/30分钟）

10～25HZ(XYZ方向2G/30分钟）

电源

供电电源

DC24V±20%

DC24V±20%

DC24V±20%

输入参数

高速计数

2路单相(X0、X2) 200kHz

2路单相(X1、X3）20kHz

2路单相(X0、X2) 200kHz

2路单相（X1、X3）20KHZ

2路单相(X0、X2) 200kHz

2路单相（X1、X3）20KHZ

AB相计数

2路AB相(X0X1、X2X3) 200kHz

2路AB相(X0X1、X2X3) 200kHz

2路AB相(X0X1、X2X3) 200kHz

开关量输入

8

8

16

输入接线

支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换

支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换

支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换

输入信号电压

DC24V±20%

DC24V±20%

DC24V±20%

输出参数

最大感性负载

6W

6W

6W

最大电阻负载

单点0.3A，共点1A

单点0.3A，共点1A

单点0.3A，共点1A

脉冲输出

4路分别最高200KHz

4路分别最高200KHz

4路分别最高200KHz

开关量输出

8

8

16

输出类型

晶体管/NPN

晶体管/NPN

晶体管/NPN

接口

RS485

2个RS485支持串口通讯

2个RS485支持串口通讯

2个RS485支持串口通讯

USB设备口

支持上下载，在线监视

支持上下载，在线监视

支持上下载，在线监视

以太网口

有

无

无

右侧扩展模块

最大支持64个扩展模块

最大支持64个扩展模块

最大支持64个扩展模块

其他参数

FCC兼容性

符合FCC,Class A

符合FCC,Class A

符合FCC,Class A

耐压测试

1000V AC，1分钟

1000V AC，1分钟

1000V AC，1分钟

CE认证

符合EN55032和EN55035标准

符合EN55032和EN55035标准

符合EN55032和EN55035标准

防护等级

IP30

IP30

IP30

软件

上位软件

SamSoar2022

SamSoar2022

SamSoar2022
