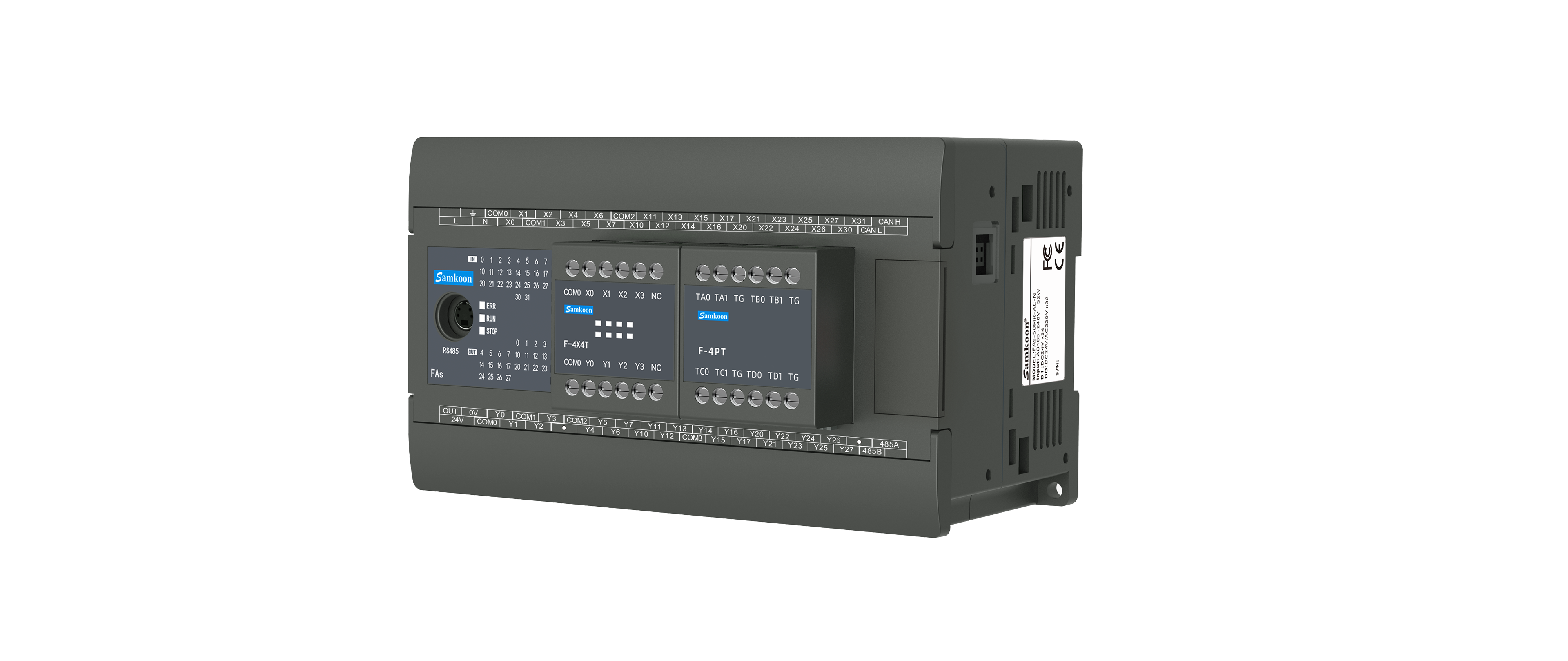

产品图片
PRODUCT PHOTOS
产品特点
PRODUCT FEATURES
1.强大的软硬件配置
●硬件基于Arm® Cortex®-M4内核的32位微控制器，200MHz主频，硬件抗干扰性增强，稳定应对电网电源波动，保证机器的连续高效运转
●编译型底层软件保证了极短的扫描周期，执行速度是同配置解释型PLC的10倍以上
2.丰富的通讯接口
●2个RS485通讯口，支持Modbus RTU和自由口通讯协议
●1个全速USB下载口
●可从任意通讯口下载和监控PLC
3.性能灵活全面
●主机支持8路高速计数输入，具有强大的运动控制功能
●指令功能强大
●基于CAN通讯的右扩展模块，通讯速率最高能达到1Mbps，可扩充64个扩展模块
●扩展模块可作为独立控制单元运行程序
●正面支持2个小插件扩展模块，可任意搭配数字量IO模块、模拟量模块，温度模块组合， 即插即用
4.升级后的上位软件SamSoar2022
●编译速度<0.5秒，下载速度<3秒，并允许在线编辑程序
●SamSoar2022支持指令表、功能块图、SFC步进梯形图编程，用户UI高度自定义，包含丰富的PLC指令，可以用C语言编写函数块
●软件采用编译型架构，确保无法反编译，程序无法破解
●软件具有丰富的竞品兼容性，可直接转换同品类梯形图程序为显控梯形图
●PLC程序可以通过显控屏进行下载
产品参数
PRODUCT PARAMETERS
结构与环境
外形尺寸163×97×81（mm）重量580（g）工作环境温度-20°C~55°C(无冻结)工作环境湿度5~95%RH(无冷凝)防震度10～25Hz(XYZ方向2G/30分钟)电源
功耗供电电源AC 100V ～ 240V输入参数
数字量输入26模拟量输入可通过插件扩展输入模式输入接线支持SINK/SOURCE（漏型/源型）,借由内部共点端子S/S及外部共线的接线来变换输入信号电压DC24V±20%高速计数4路单相(X0、X2、X4、X6) 200KHZAB相计数4路AB相(X0X1、X2X3、X4X5、X6X7) 200KHZ测量范围最大输入范围最大解析度数模转换精度综合测量精度输出参数
数字量输出24模拟量输出可通过插件扩展输出类型继电器输出模式输出电压24V脉冲输出无输出精度输出范围最大感性负载80VA最大阻性负载单端口2A，共点4A输出负载阻抗最大解析度认证
FCC兼容性符合FCC，Class A耐压测试1000V AC,1分钟CE认证符合EN55032和EN55035标准防护等级IP30接口
RS232NORS4852个RS485支持串口通信RJ45NO以太网NOUSB设备口支持上下载，在线监视软件
上位软件SamSoar2022
产品规格
SPECIFICATION

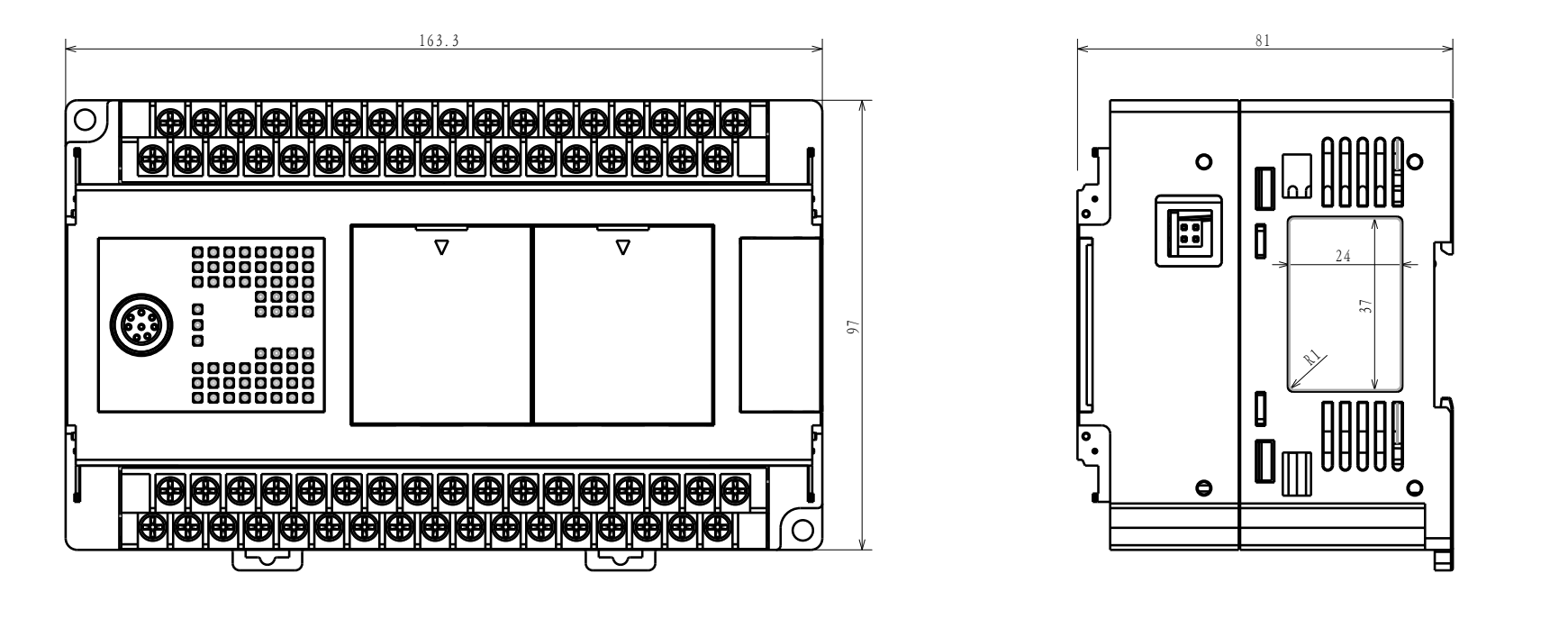

外形尺寸：163.3× 97 × 81（mm）
